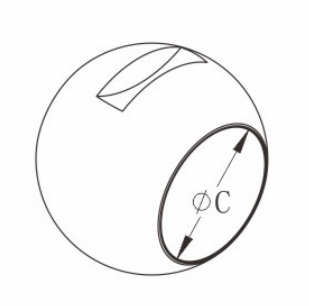

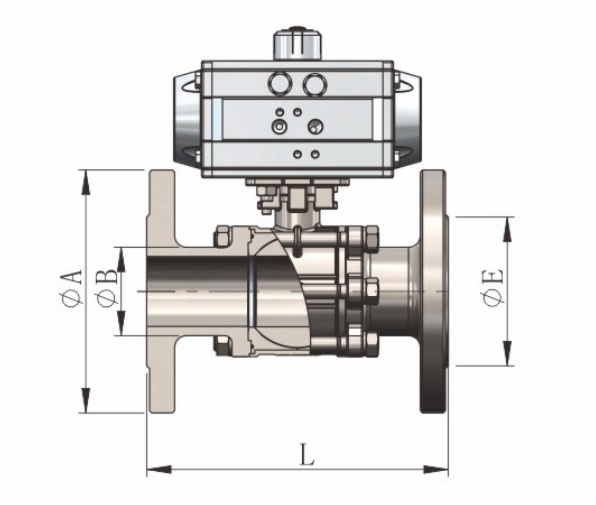

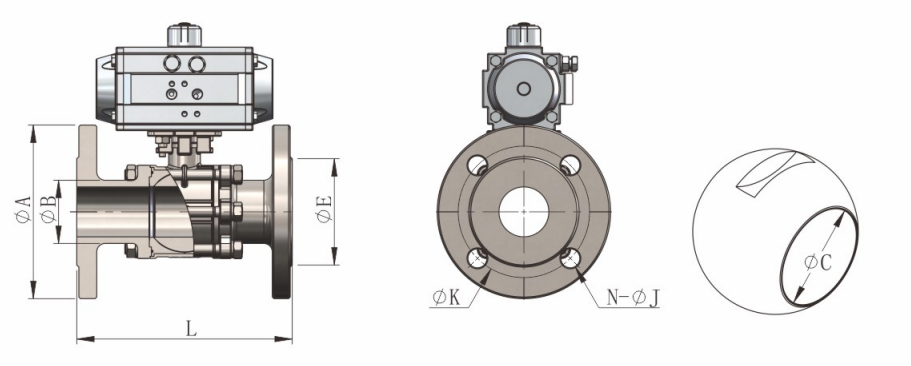

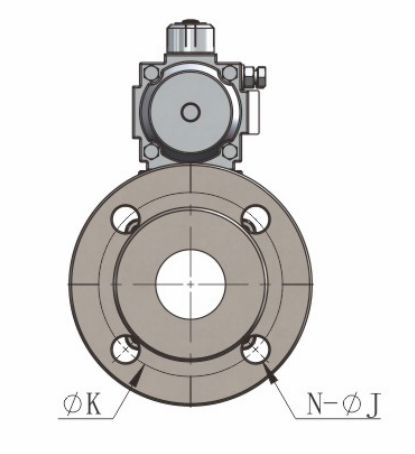

SIZE

 A

B

 C

 E

N-J

K

L

    GB12459-A

     GB12459-B

    DIN11850-1

    DIN11850-2

DN10

90

17.2

14

12

13

10

40

4-14

60

170

DN15

95

21.3

18

18

19

16

45

4-14

65

170

DN20

    105

26.9

25

22

23

20

58

4-14

75

190

DN25

115

33.7

32

28

29

25

68

4-14

85

210

DN32

140

42.4

38

34

35

32

78

4-18

100

210

DN40

150

48.3

45

40

41

38

88

4-18

110

210

DN50

165

60.3

57

52

53

50

102

4-18

125

230

DN65

185

76.1

76

70

70

65

122

8-18

145

270

DN80

200

88.9

89

85

85

80

138

8-18

160

280

    DN100

220

114.3

108

104

104

      100

      158

       8-18

      180

      300

DN125

250

139.7

133

129

129

125

188

8-18

210

356

DN150

285

168.3

159

154

154

150

211

8-22

240

394

技術參數

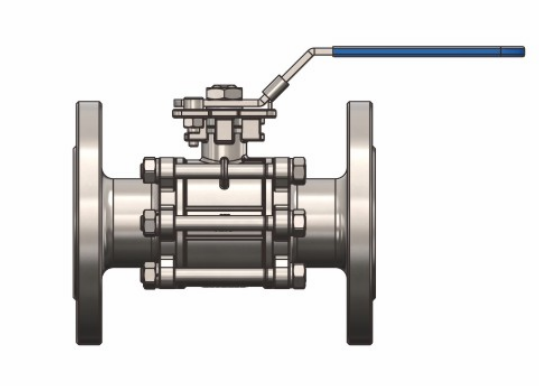

驅動方式

  手柄、自動復位手柄、渦輪、鋁制氣動執行器(單作用、雙作用)、電動執行器

公稱尺寸

  DN10-DN100     1/2"-4"

閥體配置

  直通閥體、罐底閥體、V型調節閥

接液材質

  ASTM A351:CF8/CF3M/2205 (304/316L/2205)

非接液材質

  ASTM    SS304/CF8

連接方式

  對焊、卡箍、法蘭、內絲等

工作壓力

  PN16bar

工作溫度

  按密封圈材料性能

 密封材質

  常溫PTFE密封圈0~+110℃

  中溫TFM1600  密封圈-60~+150℃

  高溫POB密封圈-10~+210℃

    接液內表面粗糙度:Ra≤0.8μm Ra≤0.4μm Ra≤0.25μm

氣動選配附件

  手輪離合器(僅適用鋁制氣動執行器可選)

 選配附件回信器

  APL210N: IP67  2-NPT1/2"

  VLS1000:Exd Ⅱ BT6 防爆 IP67  2-NPT3/4”

  VLS1000S:Exd Ⅱ CT6 防爆 IP67  2-NPT3/4"

  VLS1121:Exia Ⅱ CT6 本安防爆 IP67  2-NPT3/4"

  VLS1221:Exia Ⅱ CT6 配 P&F IP67 DC 8V 本安防爆 2-NPT3/4"

 選配附件、電磁閥

  電磁閥+過濾閥（塑料氣管、PU氣管)  AC220VAC110VAC380

  防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管)  DC12V DC24V

  ASCO防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管)  DC12V DC24V

    選配附件：NM500  智能閥門定位器：設定輸入信號：4-20mA    模擬輸出信號：4-20mA DC 24V

    選配附件：NM600  智能閥門定位器：設定輸入信號：4-20mA    模擬輸出信號：4-20mA DC 24V

    防爆等級：Ex ia ⅡC T4/T6 Ga
