罐底球閥配有特殊罐底連接面法蘭，用于焊接在反應罐或容器底部，其端部輪廓和半徑具有有效的重力排放作用，平滑的
錐形孔和罐底超近距離的球閥可防止介質在閥門入口處堆積，這可確保排泄暢通。
閥體為三片式設計，安裝靈活性強、在線，離線維修方便，顯著縮短維護自動化閥門和焊接管道系統需要的停產時間。維修執行器和連接組件不 考號 要從閥門拆下。重新安裝閥門和執行機構組件很容易，無需進行調整。
一體式安裝平臺安裝面符合ISO 5211標準，可以保證執行器的正確安裝，使執行器在高速轉動和連續載荷時不會移動，即使閥門處于滿壓力工作狀態時，執行器也可以被安全便捷的拆除維護。
衛生級球閥的閥體及部件都是由CNC精密加工而成，閥體的接液面都經過高精度拋光處理。
球閥內部的標準粗糙度是Ra≤0.8μm。也可以根據您的要求，做到接液面粗糙度Ra≤0.4μm 和Ra≤0.25μm。 鍛造產品外部表面可以達到粗糙度Ra≤0.8μm 以及≤0.4μm
為了防止衛生級球閥污染，生產加工出來的所有部件都需要在超聲波清洗池里用特殊溶液進行脫油脫脂，并在指定的潔凈室內進行組裝調試，確保每臺生產出來的球閥都可以在超清潔的系統中使用。
我們的全部閥體、閥蓋接液面金屬材料均采用鍛造材料，可根據您的工況要求使用不同特色材料例如 SS/HC/Ti 等特材球閥。
標準閥座材料TFM600, 能滿足許多工況-60~+150℃。
根據要求也可以選配POB 閥座，能滿足高溫工況-10~+210℃。
根據要求也可以選配其它特殊工況閥座材料PEEK,-20~+250℃。
|

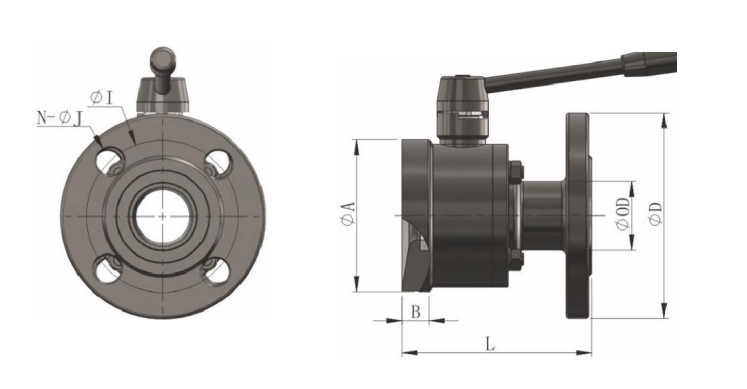

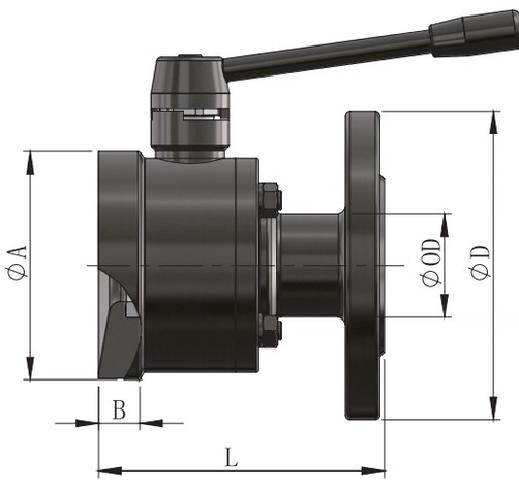

SIZE |
A*B |
GB12459-B (OD) |
D |
D2 |
l |
N-J |
L |
|
DN15 |
70*18 |
18 |
95 |
45 |
65 |
4-14 |
97 |
|
DM20 |
90*18 |
25 |
105 |
58 |
75 |
4-14 |
106 |
|
DN25 |
90*18 |
32 |
115 |
68 |
85 |
4-14 |
125 |
|
DN32 |
100*18 |
38 |
140 |
78 |
100 |
4-18 |
125 |
|
DN40 |
100*18 |
45 |
150 |
88 |
110 |
4-18 |
125 |
|
DN50 |
120*20 |
57 |
165 |
102 |
125 |
4-18 |
135 |
|
DN65 |
150*20 |
76 |
185 |
122 |
145 |
8-18 |
178 |
|
DN80 |
180*22 |
89 |
200 |
138 |
160 |
8-18 |
196 |
|
DN100 |
200*23 |
108 |
220 |
158 |
180 |
8-18 |
230 |
|
技術參數 |
|
|
驅動方式 |
手柄、渦輪、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN300 1/2"-12" |
|
閥體配置 |
直通閥體、罐底閥體、方形三通閥體、方形四通閥體 |
| 球芯類型 | 直通型、T型、L型 |
|
接液材質 |
哈氏合金HC-276/C22/ B2、蒙乃爾合金，因科鎳、鈦合金TA2/TA9/TA10/GR5/Gr2/Gr3 雙相鋼2205/2507,904L、20合金、鈦錯鎳鈕等 |
|
非接液材質 |
ASTM SS304 |
|
連接方式 |
對焊、卡箍、法蘭、內絲等 |
|
工作壓力 |
PN1.0-4.OMPa CLASS150-300Lb |
|
工作溫度 |
按密封圈材料性能 |
|
密封材質 |
中溫TFM1600 密封圈-60~+150℃ |
|
高溫POB密封圈-10~+210℃ |
|
|
接液內表面粗糙度: Ra≤0.4μm Ra≤0.25μm |
|
|
氣動選配附件 |
手輪離合器(僅適用鋁制氣動執行器可選) |
|
選配附件回信器 |
APL210N: IP67 2-NPT1/2" |
|
VLS1000:Exd Ⅱ BT6 防爆 IP67 2-NPT3/4” |
|
|
VLS1000S:Exd Ⅱ CT6 防爆 IP67 2-NPT3/4" |
|
|
VLS1121:Exia Ⅱ CT6 本安防爆 IP67 2-NPT3/4" |
|
|
VLS1221:Exia Ⅱ CT6 配 P&F IP67 DC 8V 本安防爆 2-NPT3/4" |
|
|
選配附件、電磁閥 |
電磁閥+過濾減壓閥（塑料氣管＋PU氣管) AC220V AC110V AC380 |
|
防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
ASCO防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
選配附件：1500 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V |
|
|
選配附件：N6000 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V 防爆等級：Ex ia IIC T4/T6 Ga |
|
