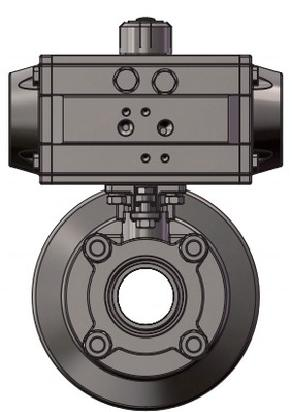

該類型球閥系列是一款衛生型的用于物料傳送控制的閥門。廣泛應用于食品、飲料加工
以及制藥和化學工業領域。
閥體為三片式設計，安裝靈活性強、在線，離線維修方便，顯著縮短維護自動化閥門和焊接管道系統需要的停產時間。
維修時，執行器和 連接組件不需要從閥門拆下。重新安裝閥門和執行機構組件很容易，無需進行調整。
防脫出閥桿設計，保證最大程度的安全。
閥桿密封填料加厚多層V 型堆疊設計帶可調自補償壓蓋。
多種控制方式，輕易實現遠距離操作以及自動化控制需要。
所有接液面密封材料采用增強型PTFE符合FDA177.1550 以及GMP 要求。
支持CIP 在線清洗以及SIP高溫滅菌。
|

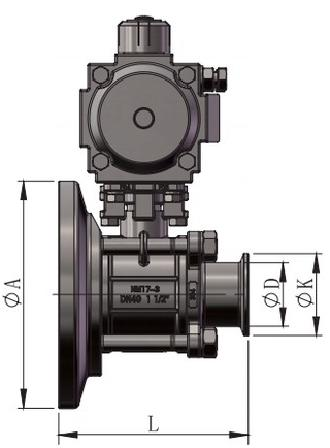

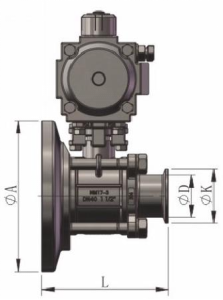

SIZE |
K*D |
A |
L |
氣動頭規格 |
|||||
|
DN |
NSP |
DIN 11850-1 |
DIN 11850-2 |
ISO 2037/ISO 1127 BS4825 |
3A/ASME-BPE |
單作用 |
雙作用 |
||
|
DN10 |
0.5” |
34*12 |
34*13 |
25*12.7 |
25*12.7 |
90 |
85 |
NM50S |
NM50D |
|
DN15 |
0.75' |
34*18 |
34*19 |
25*19.05 |
25*19.05 |
90 |
92 |
UME0S |
NM50D |
|
DN20 |
/ |
34*22 |
34*23 |
50.5*21.3 |
/ |
90 |
92 |
NM50S |
NM50D |
|
DN25 |
1.0" |
50.5*28 |
50.5*29 |
50.5*25.4 |
50.5*25.4 |
120 |
103 |
NM65S |
NM50D |
|
DN32 |
1.25 |
50.5*34 |
50.5*35 |
50.5*31.8 |
/ |
130 |
110 |
NM75S |
NM65D |
|
DN40 |
1.5" |
50.5*40 |
50.5*41 |
50.5*38.1 |
50.5*38.1 |
140 |
117 |
NM75S |
NM65D |
|
DN50 |
2" |
64*52 |
64*53 |
64*50.8 |
64*50.8 |
150 |
132 |
NM85S |
NM75D |
|
DN65 |
2.5" |
91*70 |
91*70 |
77.5*63.5 |
77.5*63.5 |
180 |
151 |
NM95S |
NM85D |
|
DN80 |
3" |
/ |
/ |
91*76.2 |
91*76.2 |
180 |
159 |
NM95S |
NM85D |
|
DN80max |
3.5” |
106*85 |
106*85 |
106*88.9 |
/ |
210 |
177 |
NM95S |
NM85C |
|
DN100 |
4" |
119*104 |
119*104 |
119*101.6 |
119*101.6 |
240 |
207 |
NM110S |
NM95D |
|
技術參數 |
|
|
驅動方式 |
手柄、自動復位手柄、渦輪、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN100 1/2"-4" |
|
閥體配置 |
直通閥體、罐底閥體、V型調節閥 |
|
接液材質 |
ASTM A351:CF8/CF3M/2205 (304/316L/2205) |
|
非接液材質 |
ASTM SS304/CF8 |
|
連接方式 |
對焊、卡箍、法蘭、內絲等 |
|
工作壓力 |
PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
密封材質 |
常溫PTFE密封圈0~+110℃ |
|
中溫TFM1600 密封圈-60~+150℃ |
|
|
高溫POB密封圈-10~+210℃ |
|
|
接液內表面粗糙度:Ra≤0.8μm Ra≤0.4μm Ra≤0.25μm |
|
|
氣動選配附件 |
手輪離合器(僅適用鋁制氣動執行器可選) |
|
選配附件回信器 |
APL210N: IP67 2-NPT1/2" |
|
VLS1000:Exd Ⅱ BT6 防爆 IP67 2-NPT3/4” |
|
|
VLS1000S:Exd Ⅱ CT6 防爆 IP67 2-NPT3/4" |
|
|
VLS1121:Exia Ⅱ CT6 本安防爆 IP67 2-NPT3/4" |
|
|
VLS1221:Exia Ⅱ CT6 配 P&F IP67 DC 8V 本安防爆 2-NPT3/4" |
|
|
選配附件、電磁閥 |
電磁閥+過濾閥（塑料氣管、PU氣管) AC220VAC110VAC380 |
|
防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
ASCO防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
選配附件：NM500 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V |
|
|
選配附件：NM600 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V 防爆等級：Ex ia IIC T4/T6 Ga |
|
