產品中心管件、閥門、無菌隔膜閥、無菌罐底閥等高端產品
產品中心管件、閥門、無菌隔膜閥、無菌罐底閥等高端產品
適用與食品、釀酒、乳制品、飲料加工、制藥和化學工業、水處理工程等領域。主要用于粘性物料、有顆粒物的流體工藝管道或壓力容器進出口管道控制流體的通斷換向球閥。
先進的工廠機械加工設備和積極的團隊確保提供最佳服務。
先進的檢測設備和專業的質量管理團隊確保提供最佳品質。
我們的多年經驗的積累和與一線流體管道用戶的深入對話使我們能夠繼續優化球閥的設計以及它的各個組成部分。
我們的全部閥體、閥蓋均采用CF8、CF3M、2205料例如 HC/Ti 等特材球閥。

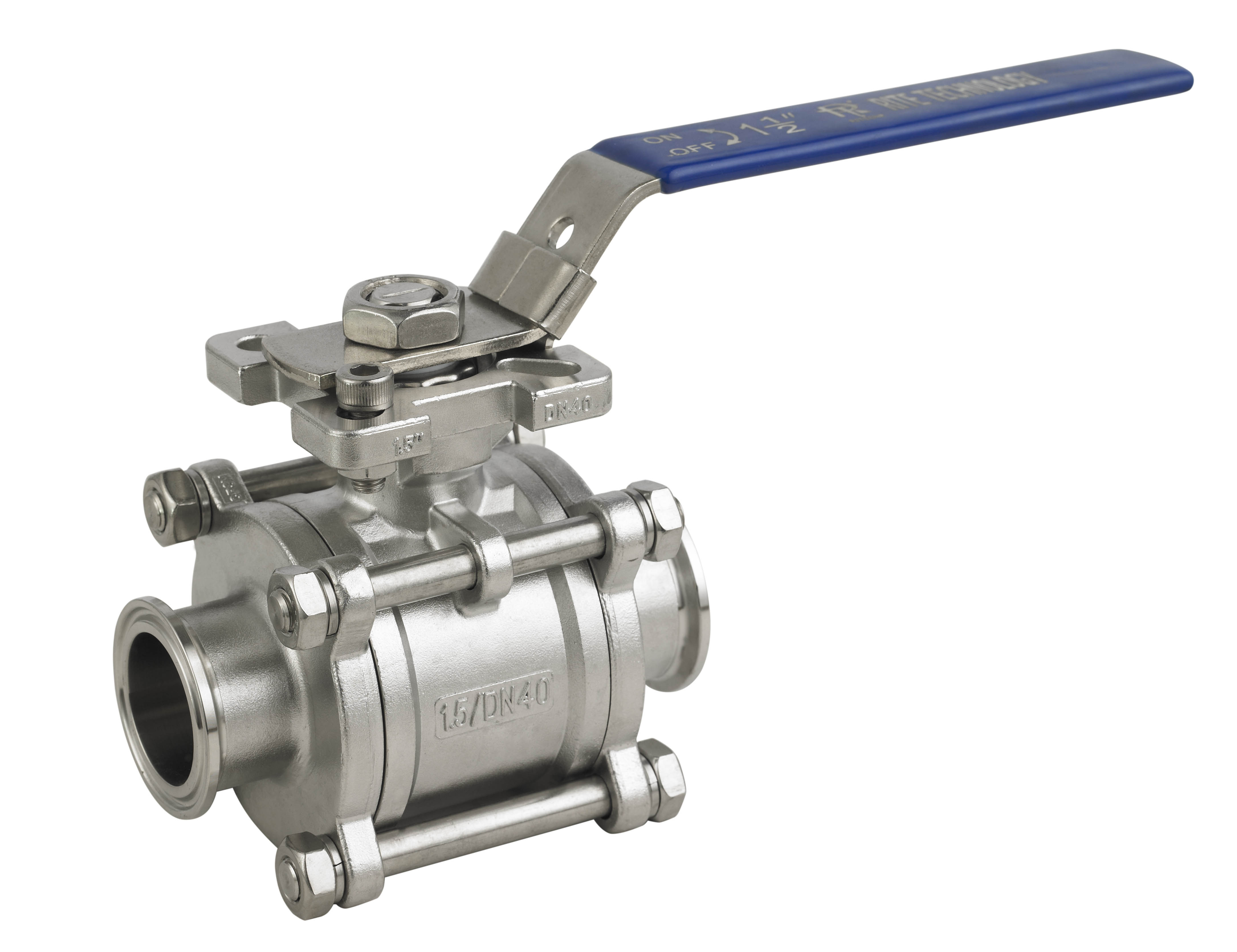

閥體為三片式設計，安裝靈活性強、在線，離線維修方便，顯著縮短維護自動化閥門和焊接管道系統需要的停產時間。
維修時，執行器和 連接組件不需要從閥門拆下。重新安裝閥門和執行機構組件很容易，無需進行調整。
防脫出閥桿設計，保證最大程度的安全。
閥桿密封填料加厚多層V 型堆疊設計帶可調自補償壓蓋。
多種控制方式，輕易實現遠距離操作以及自動化控制需要。
所有接液面密封材料采用增強型PTFE符合FDA177.1550 以及GMP 要求。
支持CIP 在線清洗以及SIP高溫滅菌。
|
SIZE |
K*D |
L |
氣動頭規格 |
|||||
|
DIN 11850-1 |
DIN 11850-2 |
ISO 2037/ISO 1127 BS4825 |
3A/ASME-BPE |
單作用 |
雙作用 |
|||
|
DN10 |
0.5" |
34*12 |
34*13 |
25*12.7 |
25*12.7 |
93 |
NM50S |
NM50D |
|
DN15 |
0.75" |
34*18 |
34*19 |
25*19.05 |
25*19.05 |
103 |
NM50S |
NM50D |
|
DN20 |
/ |
34*22 |
34*23 |
50.5*19.05 |
50.5*19.05 |
103 |
NM50S |
NM50D |
|
DN25 |
1" |
50.5*28 |
50.5*29 |
50.5*25.4 |
50.5*25.4 |
110 |
NM65S |
NM50D |
|
DN32 |
1.25' |
50.5*34 |
50.5*35 |
50.5*31.8 |
/ |
120 |
NM75S |
NM65D |
|
DN40 |
1.5" |
50.5*40 |
50.5*41 |
50.5*38.1 |
50.5*38.1 |
129 |
NM75S |
NM65D |
|
DN50 |
2" |
64*52 |
64*53 |
64*50.8 |
64*50.8 |
145 |
NM85S |
NM75D |
|
DN65 |
2.5" |
91*70 |
91*70 |
77.5*63.5 |
77.5*63.5 |
170 |
NM95S |
NM85D |
|
DN80 |
3" |
/ |
/ |
91*76.2 |
91*76.2 |
183 |
NM95S |
NM85D |
|
DN80Max |
3.5" |
106*85 |
106*85 |
106*88.9 |
/ |
200 |
NM95S |
NM85D |
|
DN100 |
4" |
119*104 |
119*104 |
119*101.6 |
119*101.6 |
240 |
NM110S |
NM95S |
|
DN125 |
5" |
155*129 |
155*129 |
145*133 |
/ |
318 |
NM110S |
NM95S |
|
DN150 |
6” |
183*154 |
183*154 |
183*159 |
166.8*152.4 |
393 |
NM125S |
NM110S |
|
DN |
NPS |
DN |
DN |
NPS |
NPS |
/ |
/ |
/ |
|
技術參數: |
|
|
驅動方式 |
手柄、自動復位手柄、渦輪、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN10-DN100 1/2"-4" |
|
閥體配置 |
直通閥體、罐底閥體、V型調節閥 |
|
接液材質 |
ASTM A351:CF8/CF3M/2205 (304/316L/2205) |
|
非接液材質 |
ASTM SS304/CF8 |
|
連接方式 |
對焊、卡箍、法蘭、內絲等 |
|
工作壓力 |
PN16bar |
|
工作溫度 |
按密封圈材料性能 |
|
密封材質 |
常溫 PTFE 密封圈 0~+110℃ |
|
中溫 TFM1600 密封圈 -60~+150℃ |
|
|
高溫 POB 密封圈 -10~+210℃ |
|
|
接液內表面粗糙度:Ra≤0.8μm Ra≤0.4μm Ra≤0.25μm |
|
|
氣動選配附件 |
手輪離合器(僅適用鋁制氣動執行器可選) |
|
選配附件回信器 |
APL210N: IP67 2-NPT1/2" |
|
VLS1000: Exd Ⅱ BT6 防爆 IP67 2-NPT3/4” |
|
|
VLS1000S: Exd Ⅱ CT6 防爆 IP67 2-NPT3/4" |
|
|
VLS1121: Exia Ⅱ CT6 本安防爆 IP67 2-NPT3/4" |
|
|
VLS1221: Exia Ⅱ CT6 配 P&F IP67 DC 8V 本安防爆 2-NPT3/4" |
|
|
選配附件電磁閥 |
電磁閥+過濾減壓閥(塑料氣管＋PU氣管) AC220V AC110V AC380 |
|
防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管) DC12V DC24V |
|
|
ASCO防爆電磁閥+過濾減壓閥(卡套氣管接頭+不銹鋼氣管)DC12V DC24V |
|
|
選配附件：NM500 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V |
|
|
選配附件：NM600 智能閥門定位器：設定輸入信號：4-20mA 模擬輸出信號：4-20mA DC 24V 防爆等級：Ex ia ⅡC T4/T6 Ga |
|
