廣泛應用于制藥工程、生物工程、半導體工程、等反應釜投料口控制。
適用于處理粘性或有顆粒物的流體輸送。
快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、拆裝方便等優點。
帶循環清洗排泄口，閥門內腔可接入CIP 在線清洗以及SIP高溫滅菌。
1.防脫出閥桿設計，保證最大程度的安全。
2.閥桿密封填料加厚多層V 型堆疊設計帶可調自補償裝置。
3.可按工況要求選配防靜電閥桿
4. 3A/ISO 潔凈卡箍式，卡箍增強設計
5.閥體結構無殘留設計
6.自排凈潔凈接觸液面
7.配置帶手柄的防塵蓋，在投料操作完成后可快速封蓋閥門投料口防異物落入反應釜。
8.配置手動渦輪大幅減小閥門操作扭矩。
9.配置防爆回信器，根據現場環境可適配隔爆或本安防爆。
10.所有接液面密封材料采用增強型PTFE符合FDA177.1550以及GMP要求。
11.支持CIP在線清洗以及SIP高溫滅菌。
|

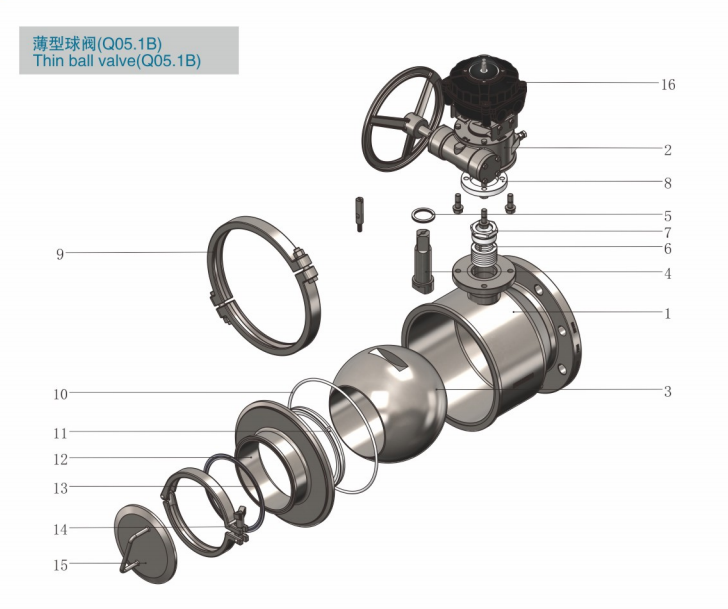

序號 |
名 稱 |
材質 |
|
1 |
球閥體 |
SS/HC/Ti |
|
2 |
手動渦輪 |
CF8 |
|
3 |
球芯 |
SS/HC/Ti |
|
4 |
閥桿 |
SS/HC/Ti |
|
5 |
薄墊片 |
PTFE |
|
6 |
V型填料 |
PTFE |
|
7 |
壓釘 |
304 |
|
8 |
墊板 |
304 |
|
序號 |
名 稱 |
材 質 |
|
9 |
高壓卡箍 |
CF8 |
|
10 |
密封墊 |
PTFE |
|
11 |
球墊 |
PTFE |
|
12 |
閥蓋 |
SS/HC/Ti |
|
13 |
密封墊 |
PTFE |
|
14 |
卡箍 |
CF8 |
|
15 |
盲板 |
SS/HC/Ti |
|
16 |
防爆回信器 |
AL |
注：不同的工況，各零部件的使用材料可能不同，具體以實物為準。
|
技術參數 |
|
|
驅動方式 |
渦輪手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器 |
|
公稱尺寸 |
DN80-DN300 |
|
閥體配置 |
投料閥體 |
|
接液材質 |
SS/HC/Ti |
|
非接液材質 |
SS |
|
連接方式 |
法蘭+快裝 |
|
工作壓力 |
DN80-DN300 PN16bar~PN63bar |
|
工作溫度 |
按密封圈材料性能 |
|
接液內表面粗糙度:≤Ra0.6μm≤Ra0.25μm |
|
|
外表面粗糙度:Ra≤0.8 μm以及≤0.4μm |
|
